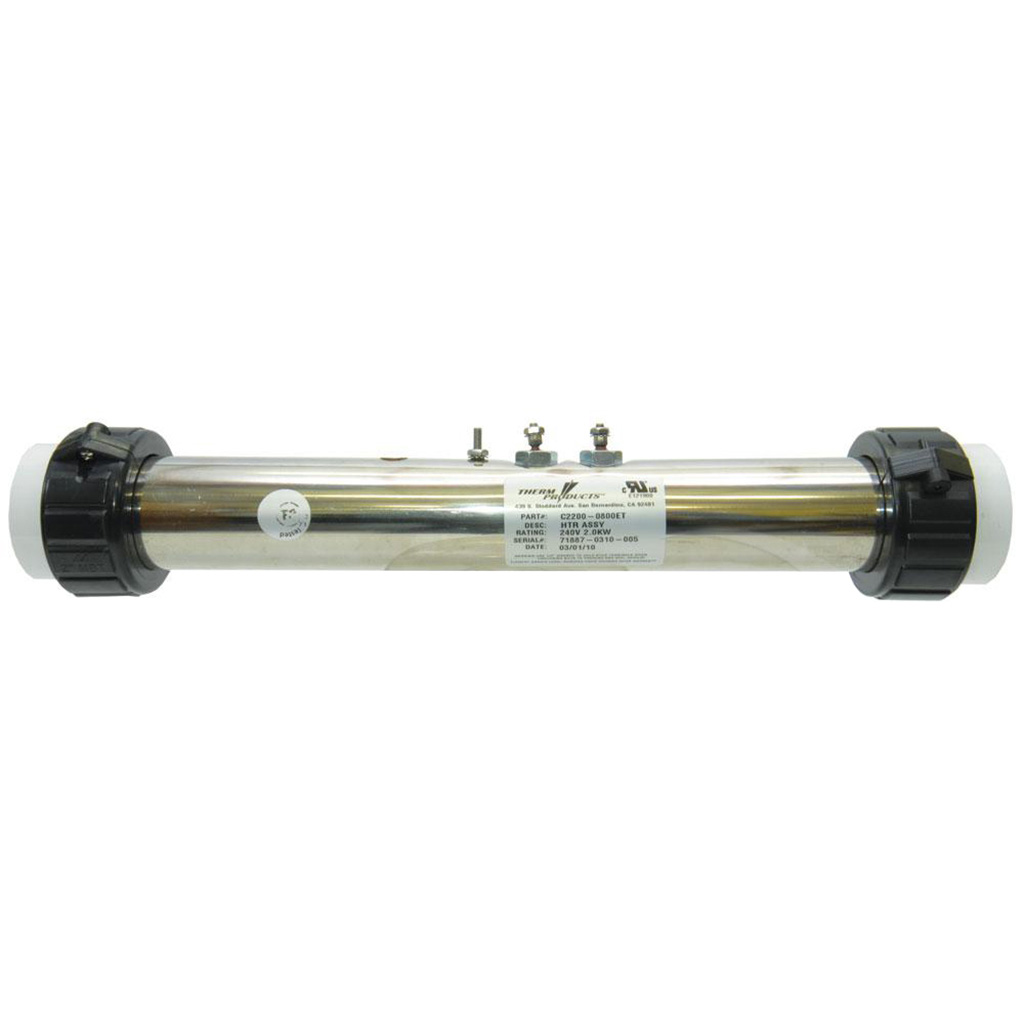

Grzałka wodna Gecko SSPA 2kW z wejściem na czujnik przepływu do Jacuzzi SPA

Grzałka Gecko SSPA 2 kW 230 V do spa ogrodowego – zespół grzewczy 2”

Grzałka Gecko SSPA 2 kW to kompletny zespół grzewczy przeznaczony do instalacji w systemach sterowania Gecko SSPA. Element pracuje przy napięciu 230 V / 50 Hz, osiąga moc znamionową 2,0 kW i pobiera prąd na poziomie około 8–8,5 A.

Zespół wyposażono w rurowy element grzejny wykonany ze stopu Incoloy, wyłącznik ciśnieniowy Tecmark 2 PSI, kieszeń montażową czujnika zabezpieczenia termicznego Hi-Limit oraz hydrauliczne przyłącza 2″. Długość korpusu grzewczego wynosi około 365 mm.

Grzałka stosowana jest przede wszystkim z kompaktowymi, białymi modułami sterującymi Gecko SSPA i może występować w wybranych modelach spa ogrodowego marek LA Spa, Dimension One, Arctic Spas, Coyote Spas, Sunrise Spa, Hot Spot oraz innych urządzeniach wykorzystujących kompatybilny układ sterowania.

Parametry elektryczne

Parametry hydrauliczne i mechaniczne

Budowa zespołu grzewczego

Zespół składa się z metalowej rury przepływowej, wewnątrz której znajduje się element rezystancyjny o mocy 2 kW. Podczas pracy energia elektryczna zamieniana jest na energię cieplną i przekazywana do wody przepływającej przez korpus grzałki.

Element grzejny wykonany jest z materiału Incoloy, stosowanego w podzespołach przeznaczonych do pracy w środowisku wodnym i w podwyższonej temperaturze.

Korpus stabilizowany jest za pomocą podwójnego aluminiowego mocowania, które utrzymuje grzałkę we właściwej pozycji w obrębie modułu sterującego.

Wyłącznik ciśnieniowy Tecmark 2 PSI

Grzałka wyposażona jest w mechaniczny wyłącznik ciśnieniowy Tecmark 2 PSI. Element ten kontroluje warunki hydrauliczne w układzie i współpracuje z systemem sterowania grzałką.

Odpowiednie ciśnienie generowane przez przepływ wody powoduje zmianę stanu wyłącznika ciśnieniowego, co umożliwia układowi sterowania weryfikację warunków wymaganych do uruchomienia ogrzewania.

Podczas wymiany zespołu grzewczego konieczne jest prawidłowe ponowne podłączenie przewodów wyłącznika ciśnieniowego.

Zabezpieczenie Hi-Limit

Na spodzie korpusu znajduje się kieszeń przeznaczona dla czujnika Hi-Limit. Czujnik ten stanowi element układu zabezpieczenia termicznego spa ogrodowego.

Jego zadaniem jest monitorowanie temperatury zespołu grzewczego i umożliwienie sterownikowi wyłączenia ogrzewania w przypadku przekroczenia parametrów określonych przez system sterowania.

Przyłącza hydrauliczne 2″

Grzałka posiada dwa przyłącza hydrauliczne o rozmiarze 2 cale, wykonane z białego tworzywa sztucznego. Przyłącza umożliwiają włączenie zespołu grzewczego w obieg wody spa ogrodowego.

Przed montażem należy zweryfikować:

• średnicę instalacji,
• typ śrubunków,
• rozstaw przyłączy,
• długość korpusu grzałki,
• stan uszczelek,
• zgodność z istniejącym systemem hydraulicznym.

Kompatybilność

Zespół przeznaczony jest przede wszystkim do współpracy z małymi, białymi skrzynkami sterującymi Gecko SSPA.

Może występować w wybranych urządzeniach takich marek jak:

• LA Spa,
• Dimension One,
• Arctic Spas,
• Coyote Spas,
• Sunrise Spa,
• Hot Spot.

Sama marka spa ogrodowego nie jest jednak wystarczającym kryterium doboru części. Ten sam producent może stosować różne systemy sterowania i różne wersje grzałek.

Kryteria prawidłowego doboru grzałki

Przed zamówieniem należy porównać starą grzałkę z oferowanym modelem pod względem:

• mocy znamionowej 2,0 kW,
• napięcia 230 V,
• częstotliwości 50 Hz,
• długości korpusu około 365 mm,
• średnicy przyłączy 2″,
• położenia przyłączy elektrycznych,
• typu i umiejscowienia wyłącznika ciśnieniowego,
• wartości wyłącznika 2 PSI,
• położenia kieszeni czujnika Hi-Limit,
• sposobu mocowania,
• kompatybilności ze sterownikiem Gecko SSPA.

Zgodność wizualna nie powinna być jedyną podstawą doboru części.

Ważne informacje montażowe

Montaż grzałki powinien być wykonywany przy całkowicie odłączonym zasilaniu urządzenia. Po instalacji należy sprawdzić szczelność połączeń hydraulicznych, prawidłowe osadzenie czujników oraz poprawność podłączenia przewodów elektrycznych i wyłącznika ciśnieniowego.

Przed uruchomieniem ogrzewania układ hydrauliczny musi być napełniony wodą i odpowietrzony. Uruchomienie elementu grzejnego bez prawidłowego przepływu wody może doprowadzić do jego uszkodzenia.

Ze względu na zasilanie 230 V, podłączenie elektryczne powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje.

Najważniejsze dane techniczne

Gecko SSPA – 2,0 kW – 230 V AC – 50 Hz – 8–8,5 A – Incoloy – przyłącza 2″ – długość 365 mm – wyłącznik ciśnieniowy Tecmark 2 PSI – kompatybilność z czujnikami Gecko/HydroQuip – brak wbudowanej pompy.
