Rozdział 14. Diagnostyka hydrauliczna i dobór zamienników SPA
Ten rozdział łączy diagnostykę problemów przepływu z praktycznym doborem części zamiennych. Najważniejsza zasada: najpierw potwierdza się realny przepływ wody, a dopiero potem ocenia czujniki i elektronikę.
Bezpieczeństwo: przed pracą w komorze technicznej należy odłączyć zasilanie. Diagnostykę elektryczną wykonuje osoba z odpowiednimi uprawnieniami.

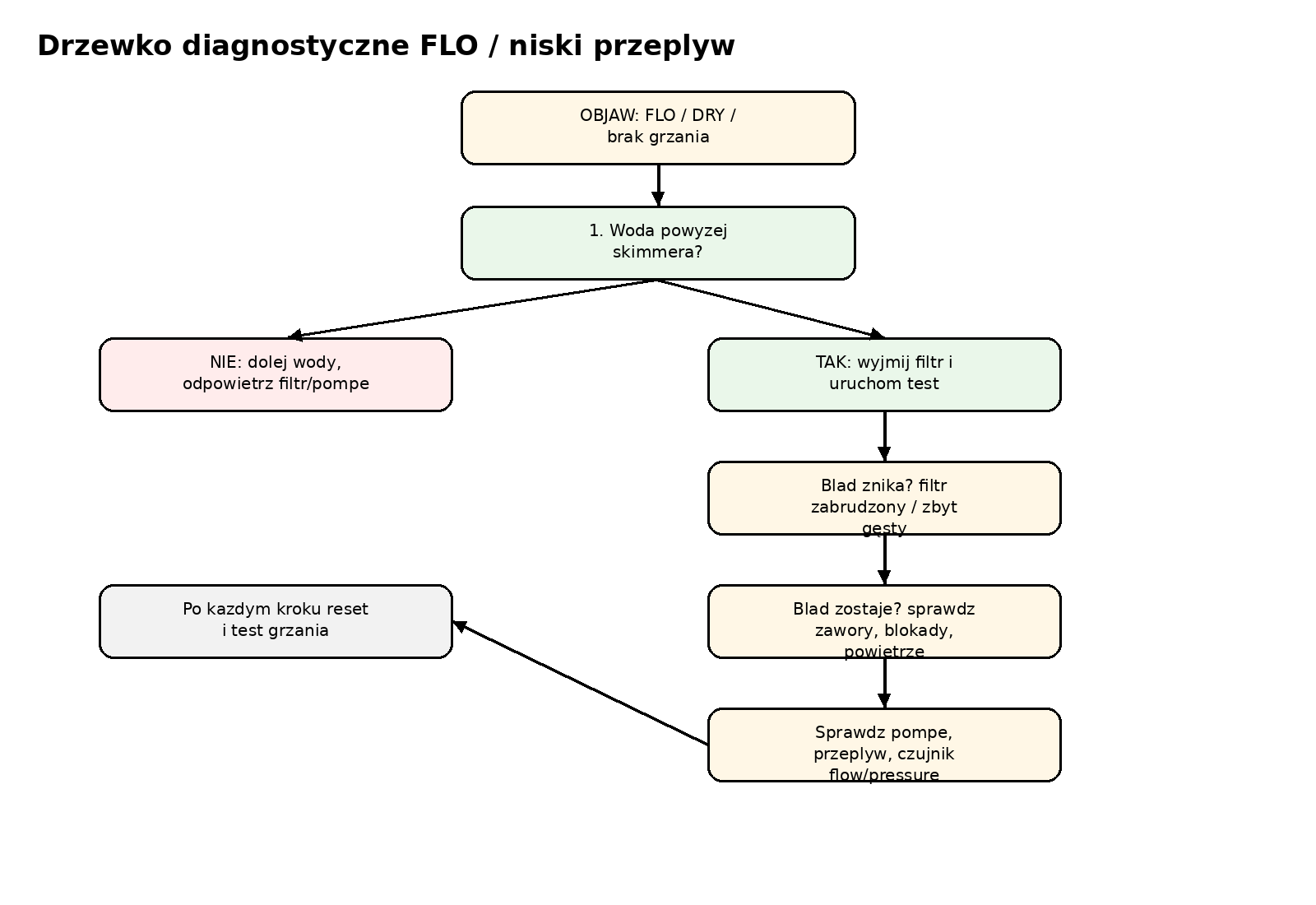

1. Drzewko diagnostyczne FLO / DRY / brak grzania

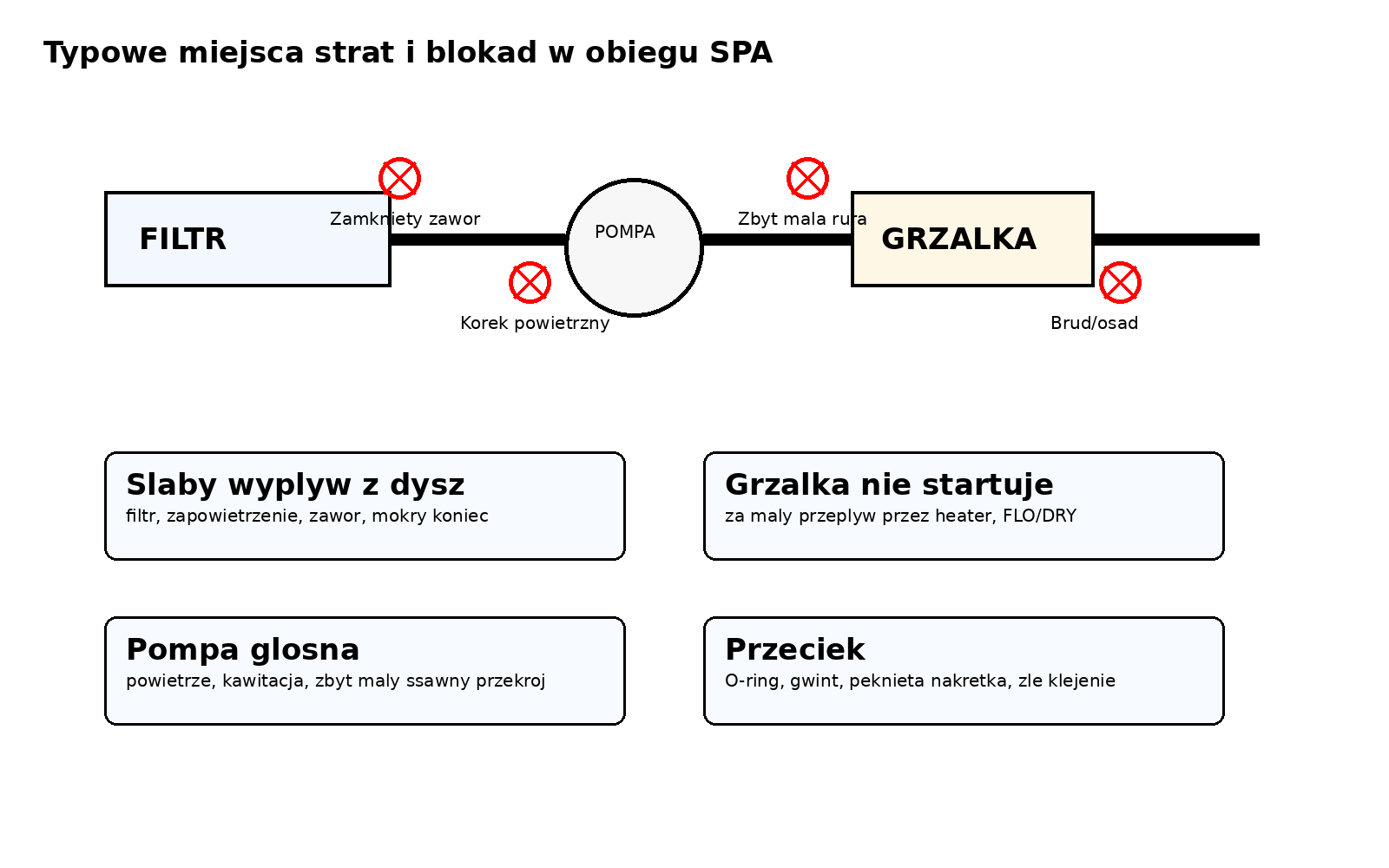

2. Typowe miejsca blokad
3. Kody i objawy
| Kod/objaw | Znaczenie praktyczne | Najpierw sprawdz | Potem sprawdz | Uwagi serwisowe |
|---|---|---|---|---|
| FLO | Brak lub za maly przeplyw przez grzalke / czujnik | poziom wody, filtr, zawory | pompa cyrkulacyjna/1 bieg, powietrze, blokada, czujnik | Nie wymieniaj sterownika przed potwierdzeniem przeplywu |
| FLC | Czujnik przeplywu/pressure widzi przeplyw lub cisnienie wtedy, gdy nie powinien | czy pompa faktycznie stoi | flow switch/pressure switch, przewody, plyta | Czesto problem czujnika lub jego regulacji |
| DR / DRY | Grzalka sucha lub zbyt malo wody w grzalce | poziom wody, odpowietrzenie | droznosc, filtr, zawory, przeplyw pompy | Ryzyko uszkodzenia grzalki – nie forsowac pracy |
| OH / HL | Przegrzanie wody lub lokalne przegrzanie w grzalce | czy jest przeplyw przez grzalke | czujniki, sklejony przekaznik, zbyt dlugie grzanie bez przeplywu | Moze byc skutkiem malego przeplywu |
| Slaby strumien z dysz | Za male cisnienie/wydatek na obiegu dysz | filtry, zasuwy, zawory powietrza | mokry koniec, zapowietrzenie, blokada kolektora | Nie zawsze oznacza uszkodzona pompe |
| Pompa buczy i nie pompuje | Zapowietrzenie, zablokowany wirnik albo problem elektryczny | odpowietrzenie i droznosc ssania | kondensator, wirnik, napiecie | Przy pracy na sucho uszkodzisz uszczelnienie |
4. Procedura diagnostyki FLO
| Krok | Czynność | Wynik prawidlowy | Jesli wynik zly |
|---|---|---|---|
| 1 | Odlacz zasilanie przed otwieraniem komory technicznej | bezpieczna praca | nie pracuj na otwartym urzadzeniu pod napieciem |
| 2 | Sprawdz poziom wody i skimmer | woda stabilnie powyzej wlotu/filtra | uzupelnij i odpowietrz |
| 3 | Wyjmij filtr i uruchom krotki test przeplywu | przeplyw wraca, blad znika | filtr do czyszczenia/wymiany lub zbyt gesty |
| 4 | Otworz wszystkie zasuwy i zawory na obiegu grzania | pelny przelot | usun blokade, sprawdz czy zasuwy nie sa ukryte |
| 5 | Odpowietrz pompe i grzalke przez union/odpowietrznik | leci woda bez powietrza | ponow zalewanie, sprawdz ssanie |
| 6 | Sprawdz prace pompy cyrkulacyjnej albo 1 biegu | rownomierny wyplyw | sprawdz kondensator, wirnik, zasilanie, mokry koniec |
| 7 | Sprawdz czujnik flow/pressure dopiero po potwierdzeniu przeplywu | czujnik zmienia stan zgodnie z przeplywem | regulacja/wymiana czujnika, przewodu lub plyty |
| 8 | Wykonaj test grzania i obserwuj temperature na rurach | brak gwaltownego przegrzania | wróc do przeplywu, sprawdz lokalna blokade |

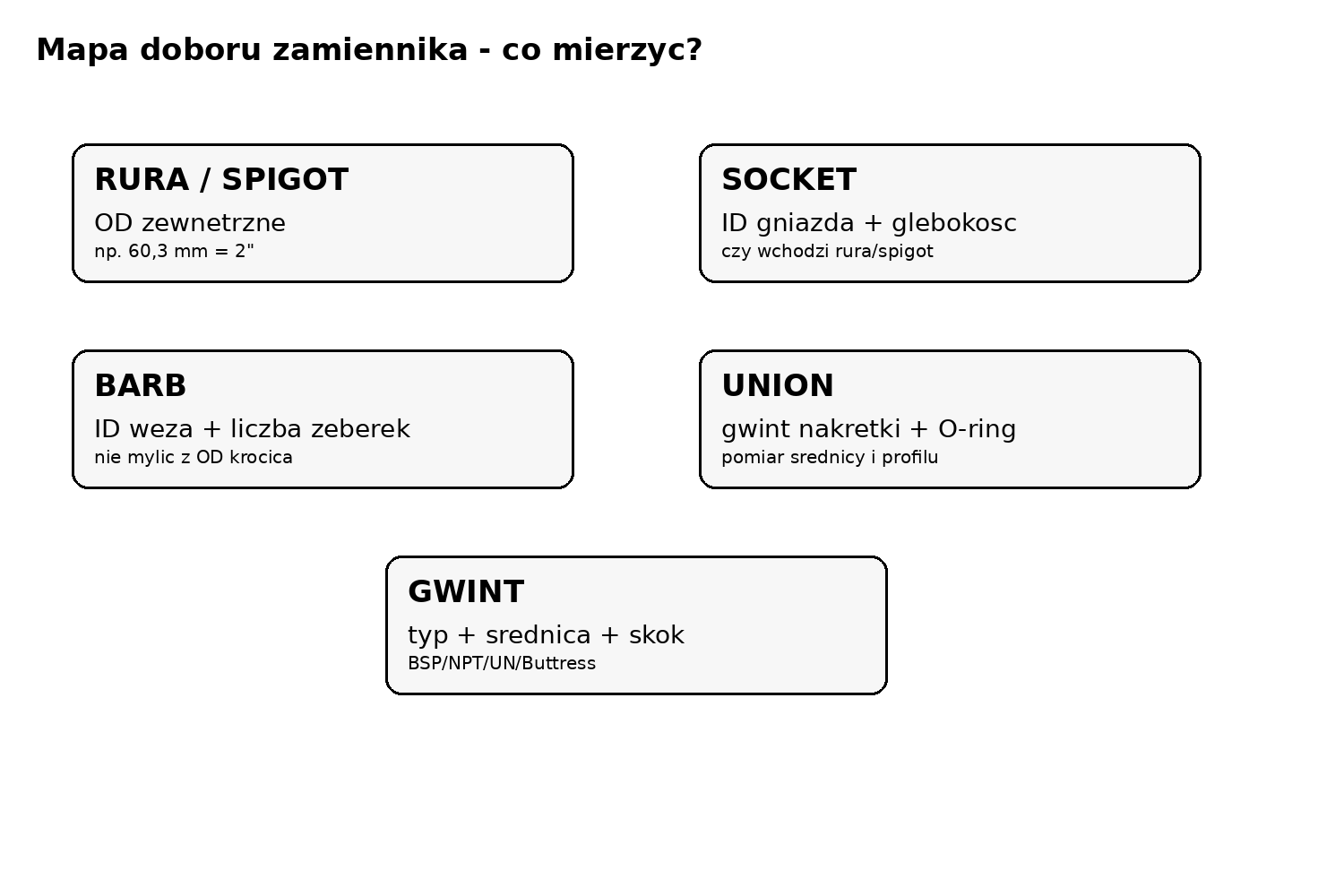

5. Dobór zamienników
| Element | Wymiary krytyczne | Co musi byc zgodne | Co moze sie roznic | Typowy blad |
|---|---|---|---|---|
| Rura / złączka Socket | OD rury, ID gniazda, glebokosc socket | system calowy/metryczny, material PVC | dlugosc calkowita, kolor | zamiana 2″ na 63 mm bez adaptera |
| Spigot | OD koncowki, dlugosc wsuniecia | OD musi pasowac do socket | kolnierz, dlugosc korpusu | pomiar po kolnierzu zamiast po spigot |
| Barb | ID weza, ilosc zeberek, dlugosc krocica | rozmiar weza i zacisk | ksztalt zeberek | traktowanie 3/8″ jako OD krocica |
| Srubunek pompy | gwint nakretki, plaska powierzchnia, O-ring | profil uszczelnienia i rozstaw | ksztalt tulei | dopasowanie tylko po napisie 2″ |
| Grzalka / split nut | srednica rury, szerokosc nakretki, O-ring | srednica heater union i uszczelka | dlugosc split nut | pomylka 1,5″ z 2″ po zewnetrznej nakretki |
| Dysza SPA | otwor montazowy, gwint korpusu, przyłącza | body + face + uszczelka | kolor frontu | dobor frontu bez zgodnego body |
| Zawor zwrotny air/ozon | kierunek przeplywu, ID wezyka, material | kierunek strzalki i odpornosc na ozon | kolor korpusu | montaz odwrotny |
Źródła
- Balboa Water Group – PDF User Guides – komunikaty grzalki, flow related checks, procedury uzytkownika
- Balboa Water Group – View Messages – komunikaty DRY/flow related checks
- Gecko Alliance – in.ye product support – opis FLO oraz podstawowe przyczyny: filtr, zawor, pompa
- Gecko Alliance – Y Series troubleshooting guide – kody FLO/FLC i diagnostyka przeplywu
