Rozdział 13. Schematy hydrauliczne SPA
Ten rozdział pokazuje, jak czytać i projektować podstawowe układy hydrauliczne w wannach SPA: filtrację, grzanie, hydromasaż, powietrze, ozon oraz bypass urządzeń dodatkowych.
Ważne: schemat jest narzędziem diagnostycznym. Przed uruchomieniem należy sprawdzić poziom wody, otwarcie zaworów, odpowietrzenie, filtr i przepływ przez grzałkę.
Najważniejsze schematy
Tabela układów
| Układ | Zastosowanie | Ryzyko błędu |
|---|---|---|

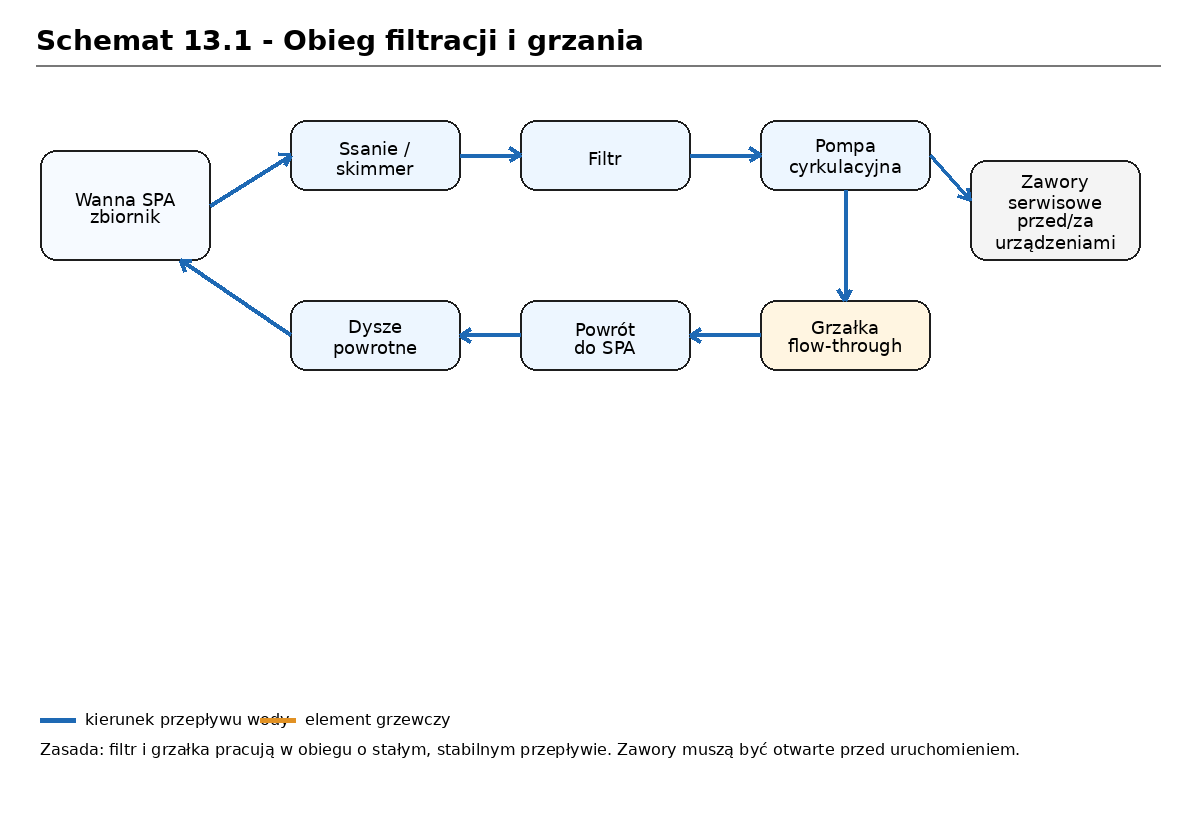

| Obieg filtracji i grzania | Stała filtracja, stabilne grzanie | zamknięty zawór, zapowietrzenie, brudny filtr |

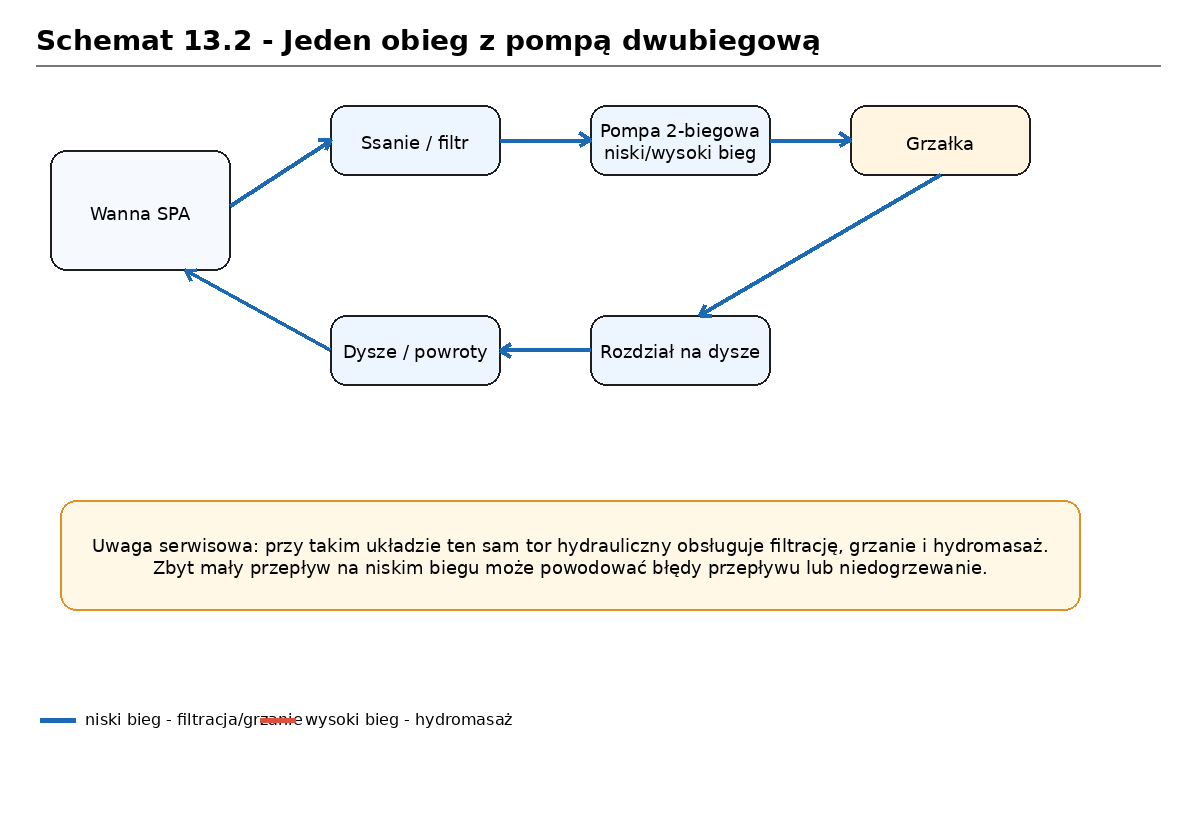

| Pompa dwubiegowa | Jeden obieg dla filtracji i hydromasażu | zbyt mały przepływ na niskim biegu |

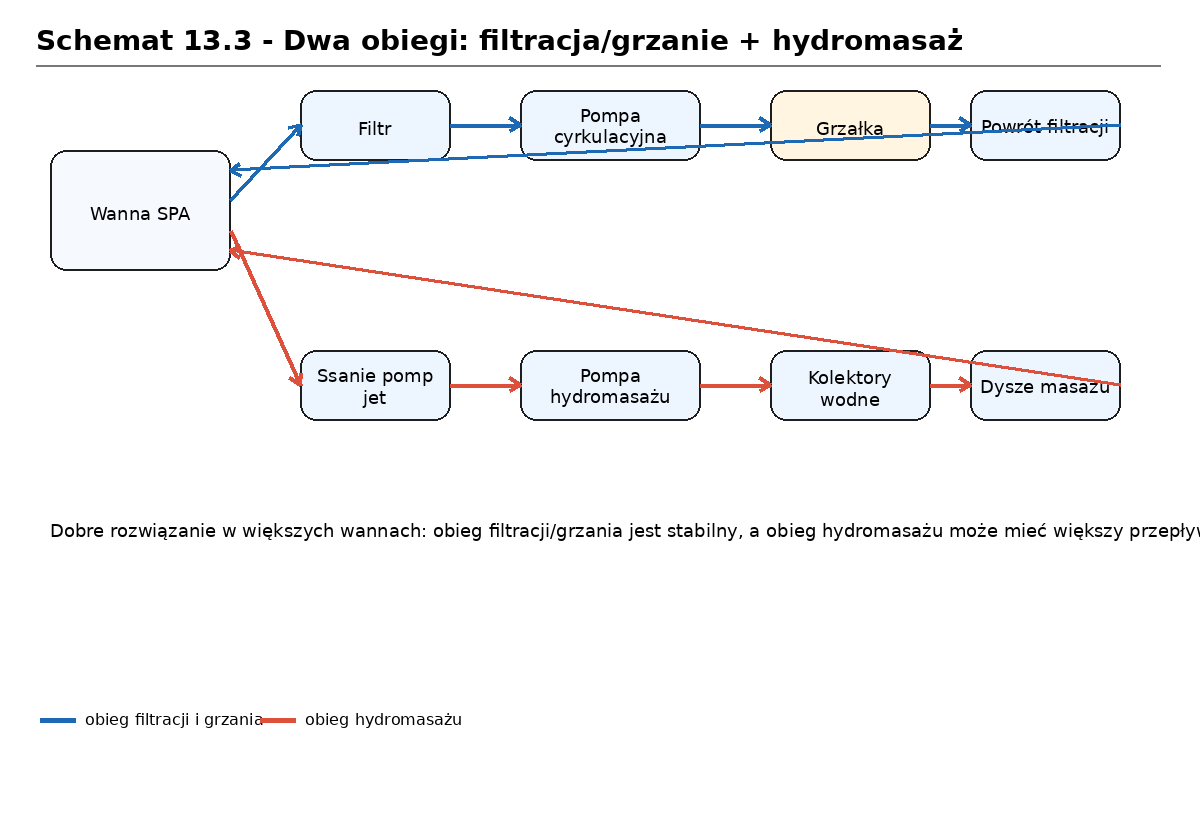

| Dwa obiegi | Większe SPA z mocnym hydromasażem | złe rozdzielenie ssania i tłoczenia |

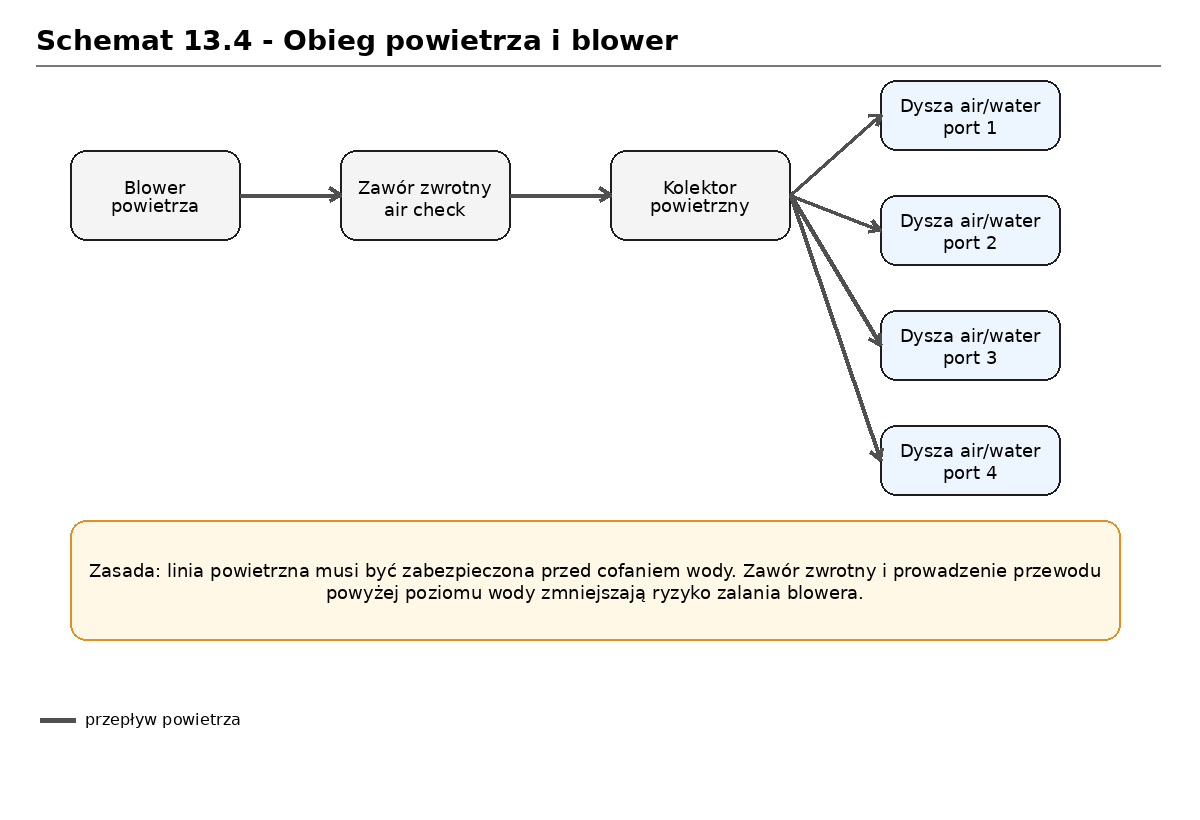

| Obieg powietrza | Blower i kolektory powietrzne | cofka wody do blowera |

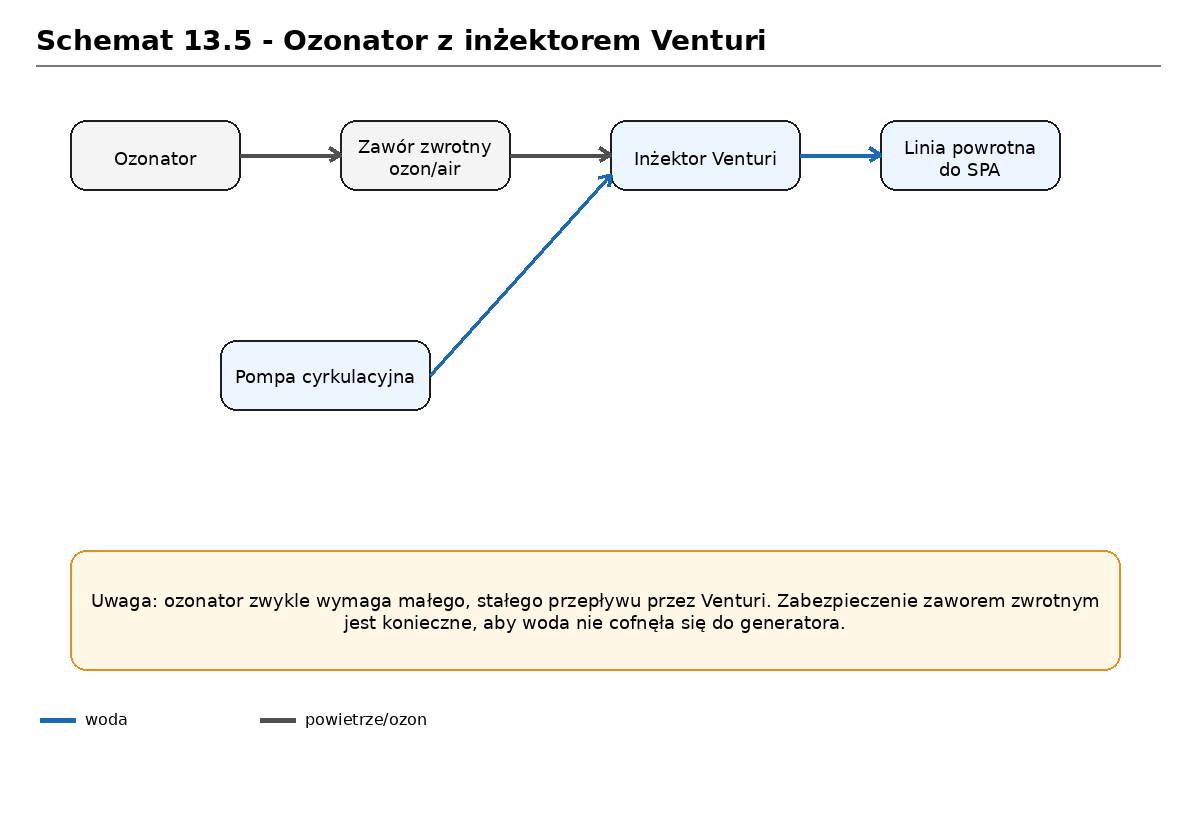

| Ozon Venturi | Dezynfekcja ozonem | brak check valve lub niestabilny przepływ |

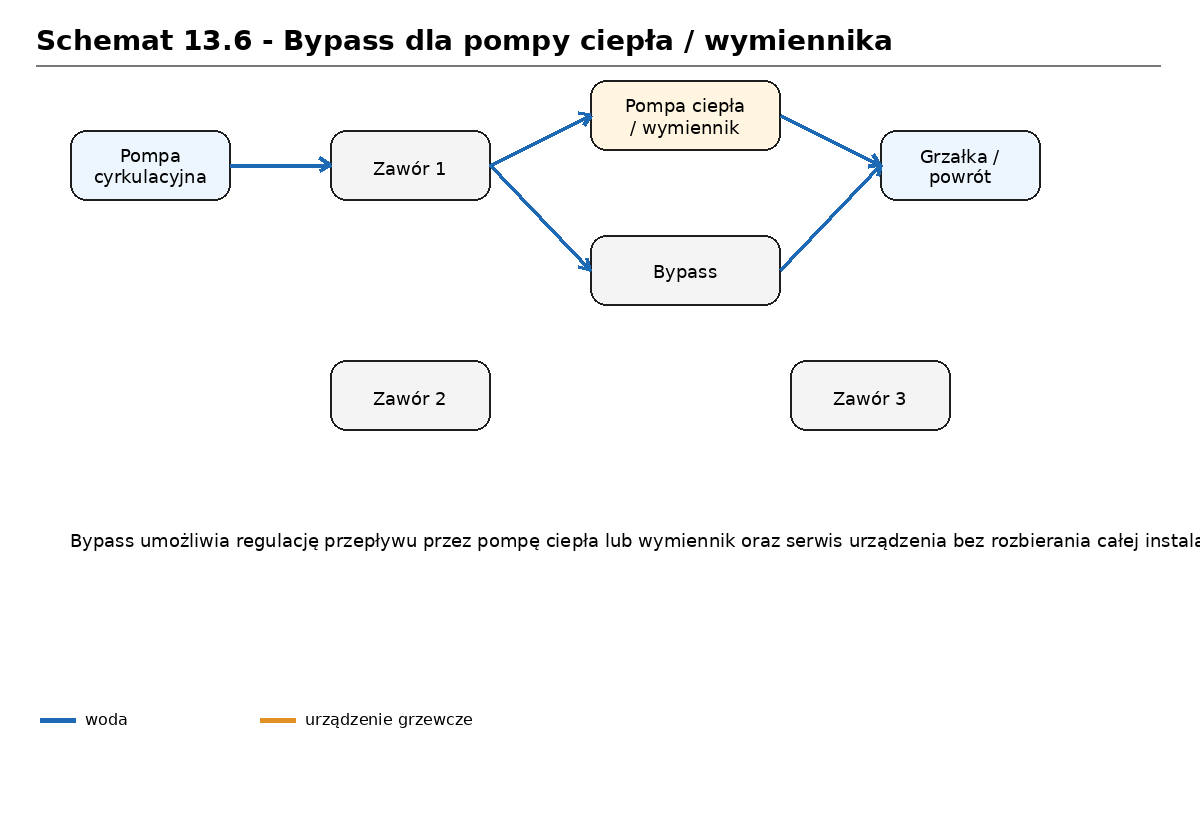

| Bypass | Pompa ciepła lub wymiennik | zła regulacja przepływu przez urządzenie |
Procedura diagnostyczna
- Ustal kierunek przepływu.
- Oddziel obieg filtracji od obiegu hydromasażu.
- Sprawdź tor przez grzałkę.

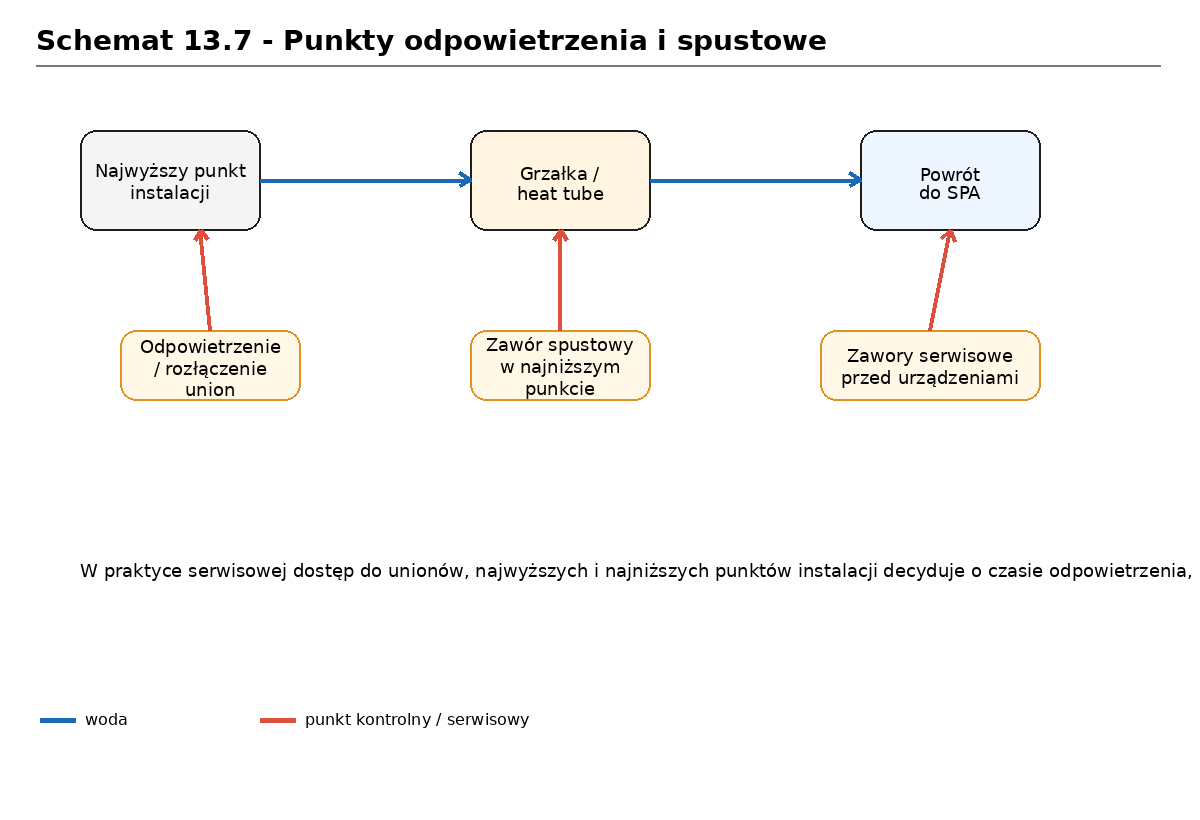

- Sprawdź zawory i uniony.
- Sprawdź zabezpieczenia linii powietrznej oraz ozonu.
- Porównaj średnice z rzeczywistym pomiarem suwmiarką.
