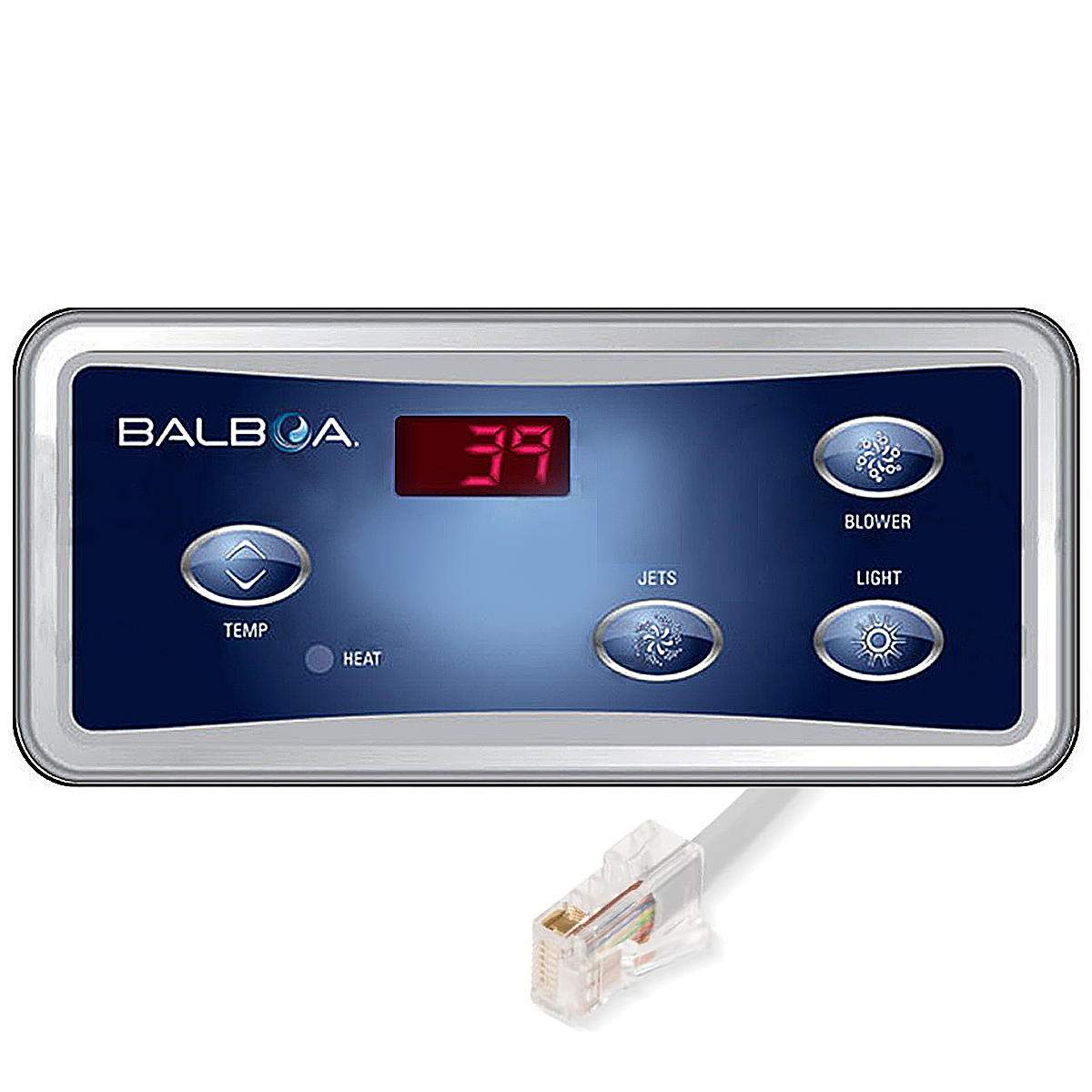

Panel sterowania z wyświetlaczem Balboa VL404 Topside Panel

Panel sterowania z wyświetlaczem Balboa VL404 Topside Panel

4-przyciskowy | Kompatybilny z GS, Duplex | Obsługa Dmuchawy, 1 Pompy | Złącze RJ | Model Uniwersalny (m.in. Canadian Spa)

Balboa VL404 to uniwersalny panel operatorski przeznaczony do sterowania funkcjami spa ogrodowego z użyciem systemów kontrolnych Balboa. Dzięki czterem przyciskom membranowym, wyświetlaczowi LED oraz złączom RJ-style, panel zapewnia prostą integrację i niezawodne zarządzanie temperaturą, oświetleniem, pompą i dmuchawą (jeśli dostępna). Model VL404 jest często wykorzystywany w wannach Canadian Spa jako wersja uniwersalna – jeden przycisk JETS może obsługiwać dwie pompy.

Specyfikacja:

• Model: VL404

• Producent: Balboa Water Group

• Typ urządzenia: Panel sterujący (Topside Control Panel)

• Zasilanie: 12V DC (poprzez jednostkę sterującą)

• Typ wyświetlacza: LED 3-cyfrowy (segmentowy)

• Konfiguracja przycisków:

  • SET / TEMP – ustawianie trybu pracy i regulacja temperatury

  • Blower – włączanie dmuchawy powietrznej (jeśli obecna)

  • Jets – sterowanie pompą masującą (lub dwiema w systemach Canadian Spa)

  • Light – zarządzanie oświetleniem spa

• Obsługa urządzeń:

  • 1 pompa wodna

  • 1 dmuchawa (lub AUX)

• Typ połączenia: RJ-style (4P4C, telefoniczne)

• Kompatybilność:

  • Balboa GS500, GS500Z

  • Balboa GS501, GS501Z

  • Balboa Duplex

  • Wanny Canadian Spa (uniwersalna wersja – obsługa 2 pomp jednym przyciskiem JETS)

• Wymiary panelu:

  • Długość: 187 mm

  • Wysokość: 83 mm

• Overlay (nakładka): Tak, fabrycznie zamontowana

• Typ montażu: Panel natynkowy/wpuszczany, z uszczelnieniem silikonowym

Zawartość zestawu:

• Panel Balboa VL404 z przewodem zakończonym złączem RJ

• Nakładka z opisem funkcji (overlay) – w komplecie

Zastosowanie:
VL404 to panel dedykowany do systemów sterujących Balboa, stosowany również jako zamiennik w wannach Canadian Spa, gdzie jeden przycisk JETS może obsługiwać dwie pompy. W modelach bez dmuchawy przycisk BLOWER może pozostać nieaktywny lub można wymienić nakładkę (overlay) na wersję z inną konfiguracją graficzną.
