Kolana, trójniki i mufy PVC do SPA – rozdział 5

Kolana, trójniki i mufy PVC w instalacjach SPA

Kolana, trójniki i mufy należy dobierać nie tylko po rozmiarze nominalnym, ale także po typie zakończeń: Socket, Spigot, Barb, Union albo gwint.

Najważniejsze: rura 2″ ma około 60,3 mm OD, a rura 1½” około 48,3 mm. Nie są to odpowiedniki rur metrycznych 63 mm i 50 mm.

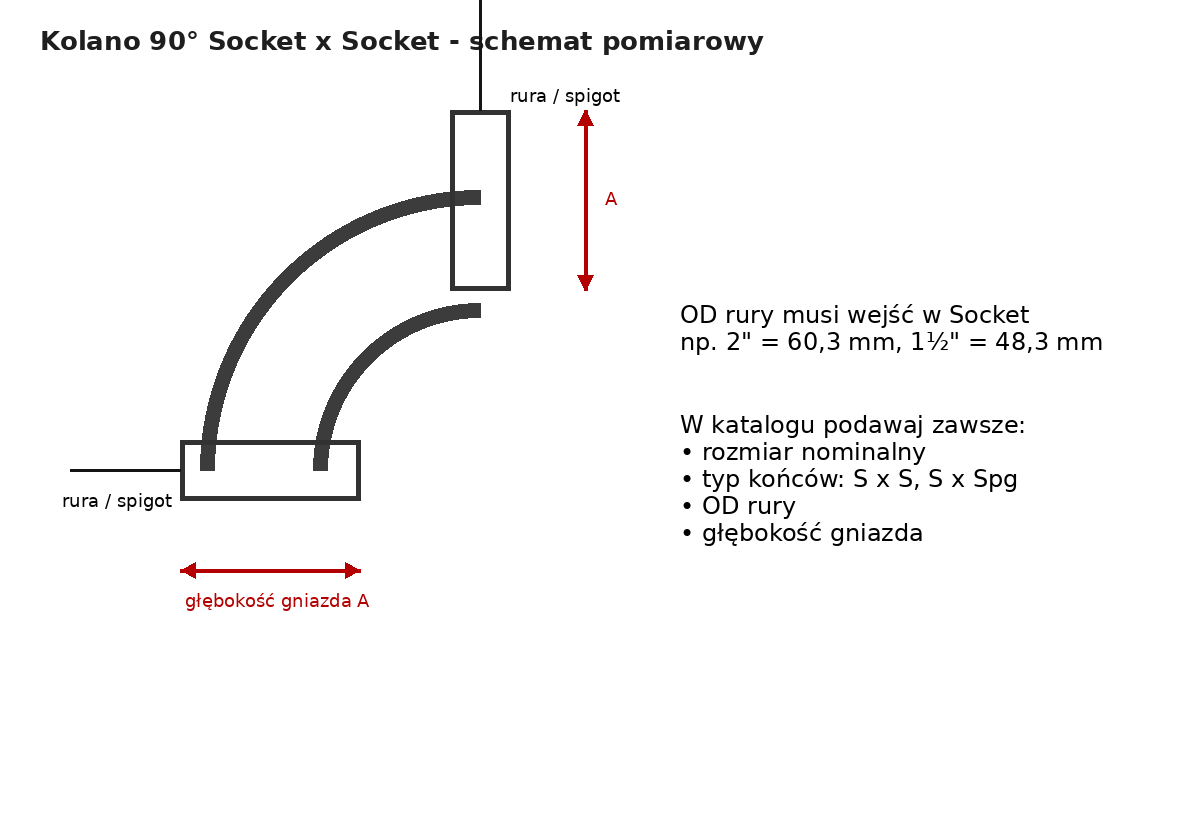

Kolano 90° Socket x Socket

Kolano 90 Socket x Socket - schemat pomiarowy

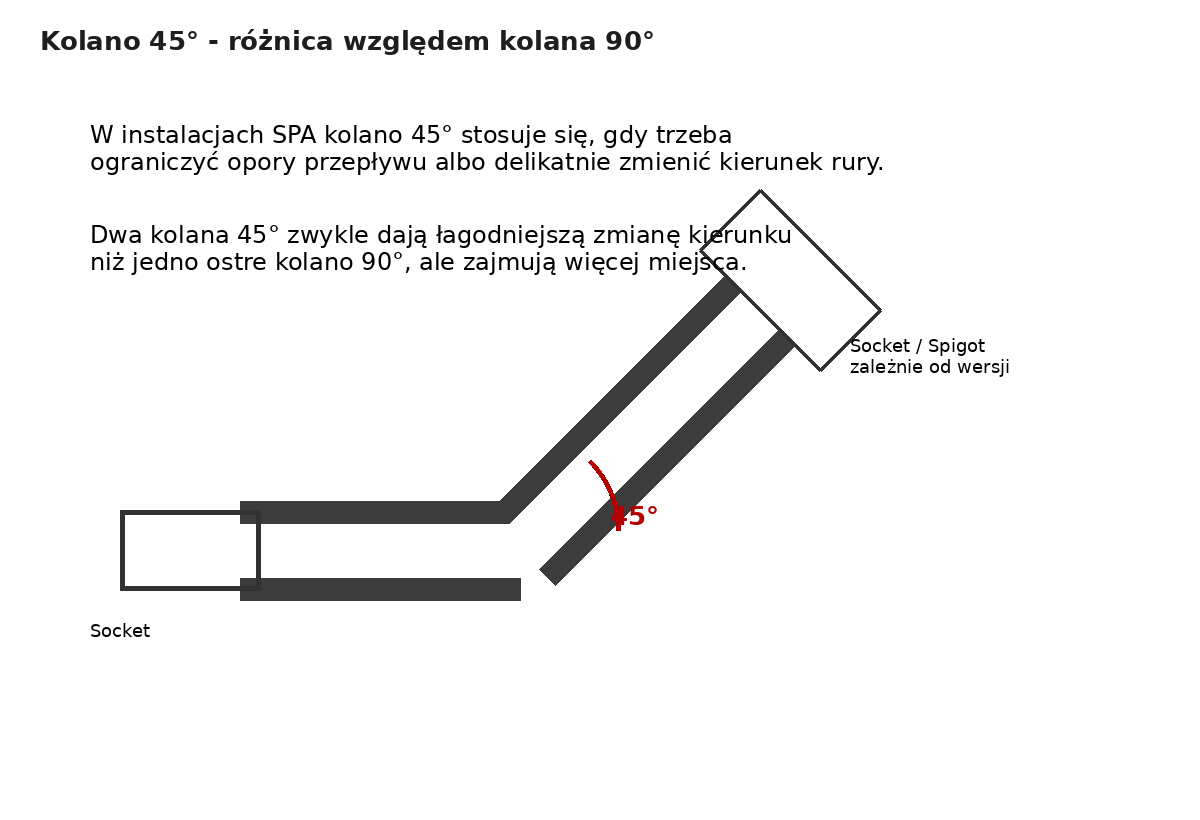

Kolano 45°

Kolano 45 stopni PVC do SPA

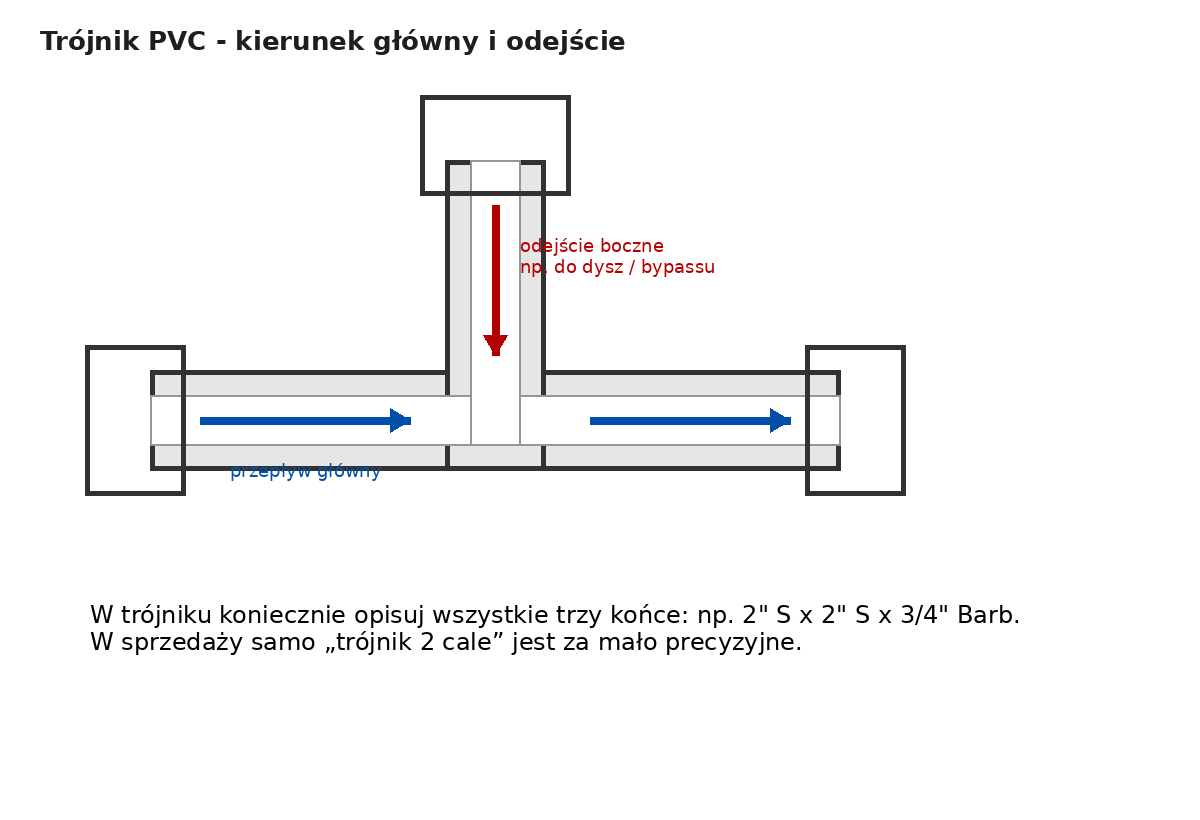

Trójnik – opis trzech stron

Trójnik PVC z odejściem bocznym

Tabela kolan

ID	Nazwa	Rozmiar	Typ końców	OD [mm]	Zastosowanie	Uwagi
KOL-45-S-S-075	Kolano 45° 3/4″ Socket x Socket	3/4″	Socket x Socket	26.7	woda/dysze	łagodna zmiana kierunku
KOL-45-S-S-100	Kolano 45° 1″ Socket x Socket	1″	Socket x Socket	33.4	obieg pomocniczy	mniejsze opory niż 90°
KOL-45-S-S-150	Kolano 45° 1½” Socket x Socket	1½”	Socket x Socket	48.3	główna instalacja	często w instalacjach SPA
KOL-45-S-S-200	Kolano 45° 2″ Socket x Socket	2″	Socket x Socket	60.3	pompy/grzałki	dla dużych przepływów
KOL-90-S-S-075	Kolano 90° 3/4″ Socket x Socket	3/4″	Socket x Socket	26.7	dysze wodne	krótka zmiana kierunku
KOL-90-S-S-100	Kolano 90° 1″ Socket x Socket	1″	Socket x Socket	33.4	obejścia	kompaktowe prowadzenie rury
KOL-90-S-S-150	Kolano 90° 1½” Socket x Socket	1½”	Socket x Socket	48.3	magistrala	stosować z umiarem przy pompach
KOL-90-S-S-200	Kolano 90° 2″ Socket x Socket	2″	Socket x Socket	60.3	pompy/grzałki	większy opór niż 2×45°
KOL-90-S-SPG-150	Kolano 90° 1½” Socket x Spigot	1½”	Socket x Spigot	48.3	serwis/krótkie odcinki	street elbow
KOL-90-S-SPG-200	Kolano 90° 2″ Socket x Spigot	2″	Socket x Spigot	60.3	serwis/krótkie odcinki	street elbow
KOL-SWEEP-S-S-150	Kolano Sweep 1½” Socket x Socket	1½”	Socket x Socket	48.3	pompy/cyrkulacja	łagodny promień
KOL-SWEEP-S-S-200	Kolano Sweep 2″ Socket x Socket	2″	Socket x Socket	60.3	mocne pompy	najlepsze przy dużych przepływach

Tabela trójników

ID	Nazwa	Rozmiar	Typ końców	OD / Barb	Zastosowanie	Uwagi
TROJ-S-S-S-075	Trójnik 3/4″ Socket x Socket x Socket	3/4″	S x S x S	26.7	dysze/małe obiegi	trzy gniazda tego samego rozmiaru
TROJ-S-S-S-100	Trójnik 1″ Socket x Socket x Socket	1″	S x S x S	33.4	obejście	pomocnicze obiegi
TROJ-S-S-S-150	Trójnik 1½” Socket x Socket x Socket	1½”	S x S x S	48.3	główna instalacja	magistrale wodne
TROJ-S-S-S-200	Trójnik 2″ Socket x Socket x Socket	2″	S x S x S	60.3	pompy/grzałki	duży przepływ
TROJ-200-200-B075	Trójnik 2″ Socket x 2″ Socket x 3/4″ Barb	2″ x 2″ x 3/4″	S x S x Barb	60.3 / Barb 3/4	zasilanie dysz	typowe odejście do dysz
TROJ-150-150-B075	Trójnik 1½” Socket x 1½” Socket x 3/4″ Barb	1½” x 1½” x 3/4″	S x S x Barb	48.3 / Barb 3/4	dysze	kompaktowe rozprowadzenie
TROJ-100-100-B038	Trójnik 1″ Socket x 1″ Socket x 3/8″ Barb	1″ x 1″ x 3/8″	S x S x Barb	33.4 / Barb 3/8	powietrze/ozon	uwaga na rozmiar węża

Tabela muf

ID	Nazwa	Rozmiar	Typ końców	OD [mm]	Zastosowanie	Uwagi
MUF-S-S-075	Mufa 3/4″ Socket x Socket	3/4″	Socket x Socket	26.7	łączenie rury	nie jest adapterem metrycznym
MUF-S-S-100	Mufa 1″ Socket x Socket	1″	Socket x Socket	33.4	łączenie rury	do systemu calowego
MUF-S-S-150	Mufa 1½” Socket x Socket	1½”	Socket x Socket	48.3	łączenie rury	typowe SPA
MUF-S-S-200	Mufa 2″ Socket x Socket	2″	Socket x Socket	60.3	łączenie rury	pompy/grzałki
MUF-RED-200-150	Mufa redukcyjna 2″ x 1½” Socket	2″ x 1½”	Socket x Socket	60.3 / 48.3	redukcja calowa	nie mylić z 63 x 50 mm
MUF-RED-150-100	Mufa redukcyjna 1½” x 1″ Socket	1½” x 1″	Socket x Socket	48.3 / 33.4	redukcja calowa	typowa przy obiegach pomocniczych
MUF-DEEP-150	Mufa głęboka 1½” Deep Socket	1½”	Socket x Socket	48.3	naprawy	większa głębokość gniazda
MUF-DEEP-200	Mufa głęboka 2″ Deep Socket	2″	Socket x Socket	60.3	naprawy	większa głębokość gniazda

Najczęstsze błędy

Mylenie 1½” z 50 mm.
Mylenie 2″ z 63 mm.
Pomijanie typu końców: Socket, Spigot, Barb.
Opis trójnika bez podania trzeciej strony.
Stosowanie ostrych kolan 90° bezpośrednio przy ssaniu pompy.
